Nous vous offrons un ensemble de conseils pour la disposition du goulotte de chantier en tant que système d'évacuation à l'aide d'une grue. L'assemblage du tuyau devra s'adapter aux besoins spécifiques de chaque opération. C'est au personnel technique des travaux d'assurer la bonne mise en place du système.

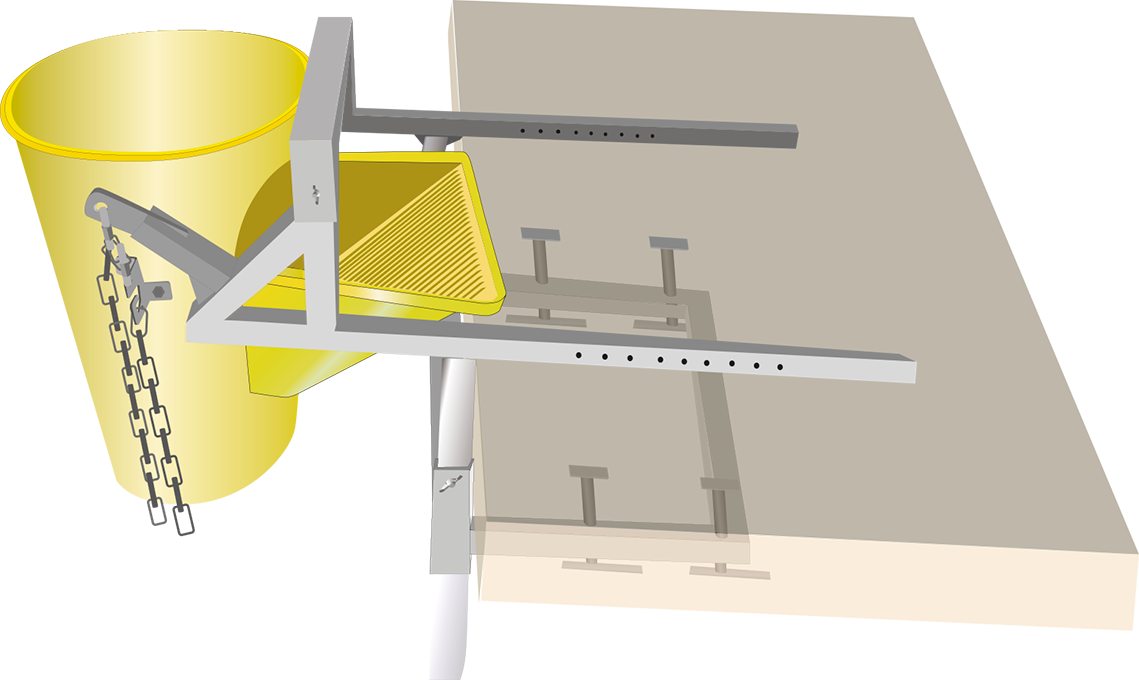

En premier lieu, il faut installer le support de fixation universelle à la même hauteur que là où l'on va disposer le goulotte de chantier.

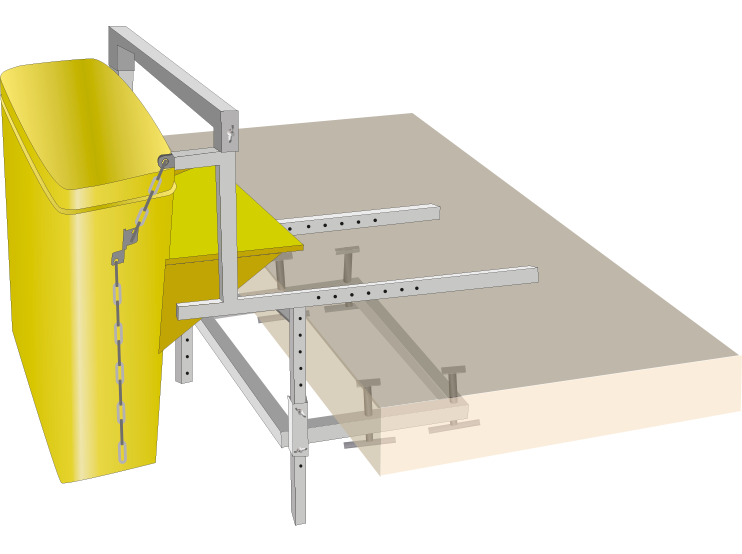

Le support peut bien être installé sur un plan vertical ou horizontal.

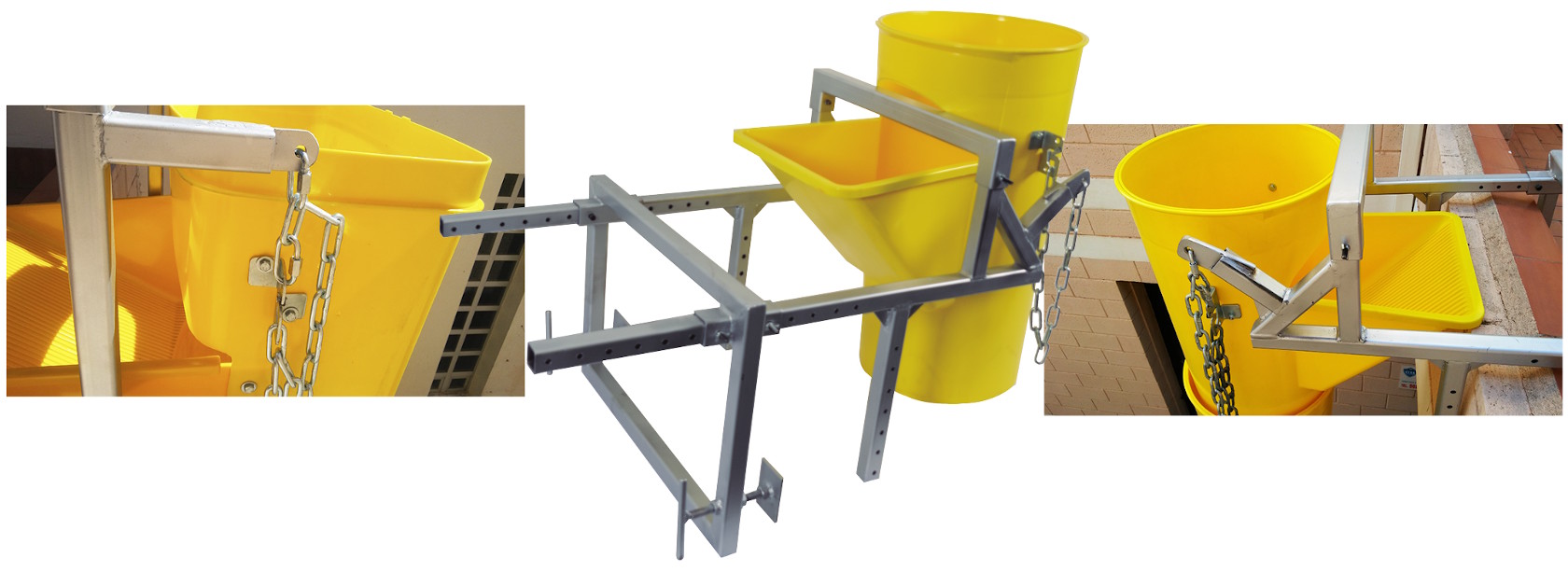

Support de fixation standard
 |
 |

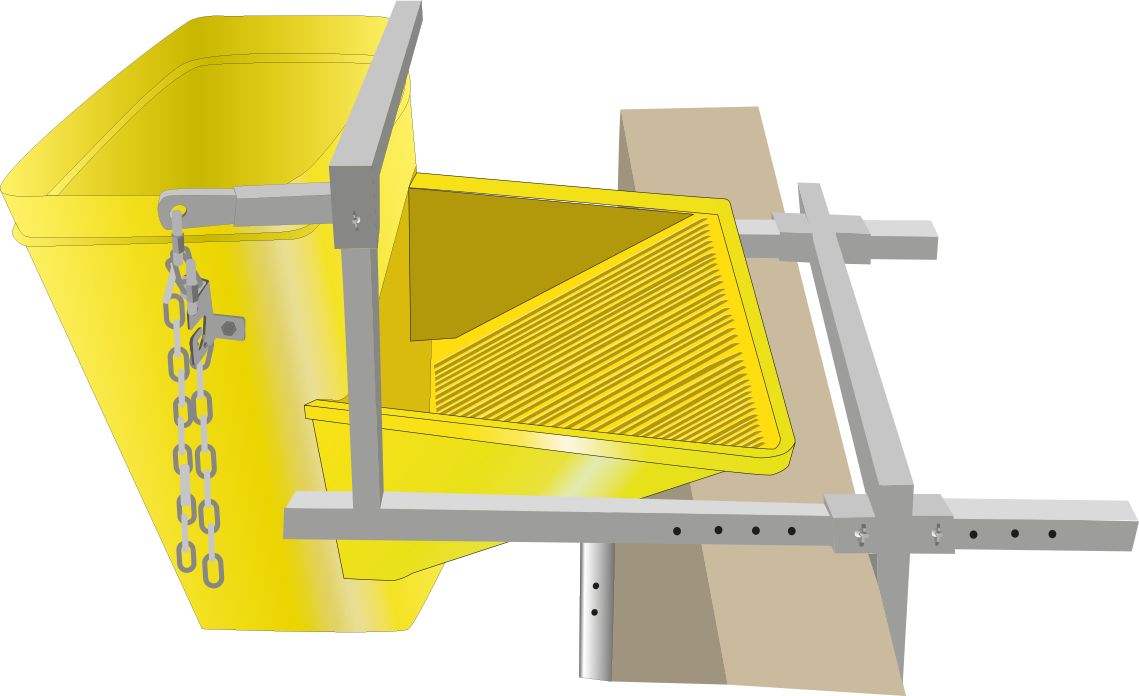

Support de fixation Maxi
 |
 |

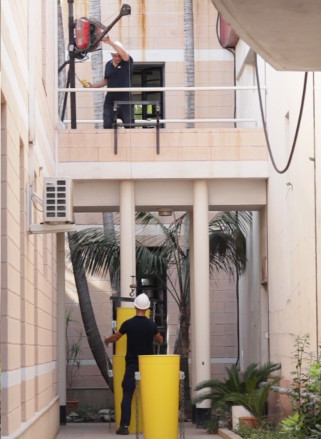

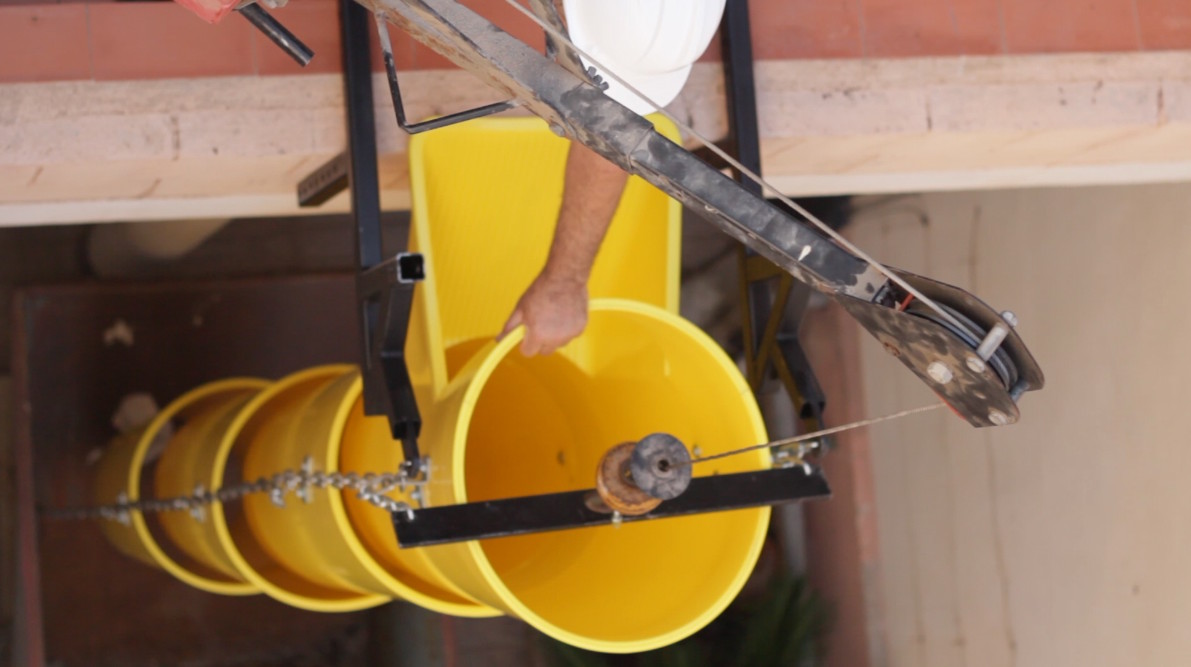

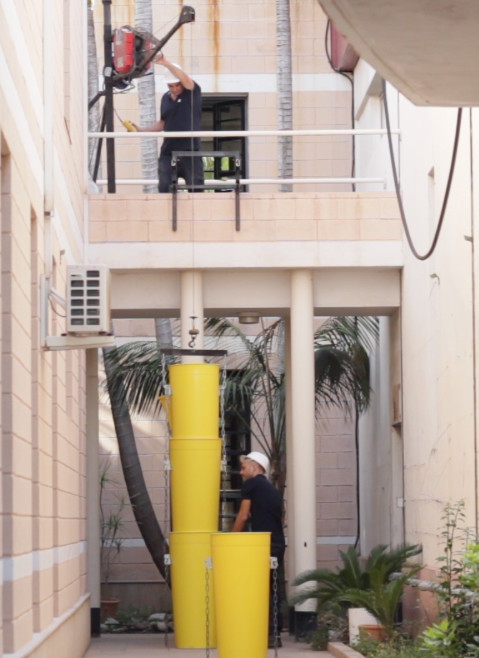

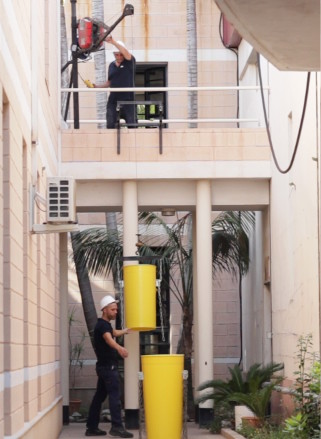

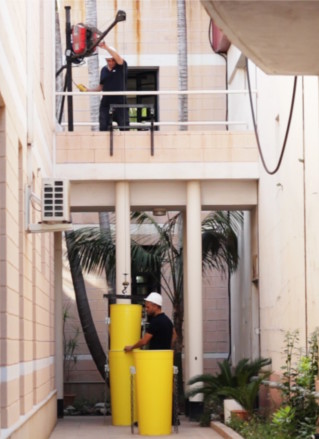

Une fois le premier tuyau a été inséré, il faut qu'il soit surélevé de façon systématique au même temps que les autres tuyaux sont imbriqués dans le système.

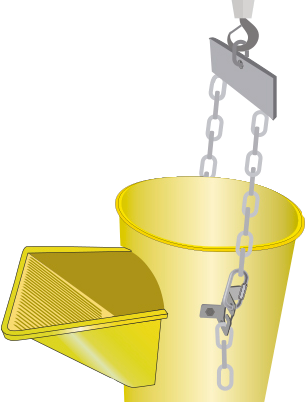

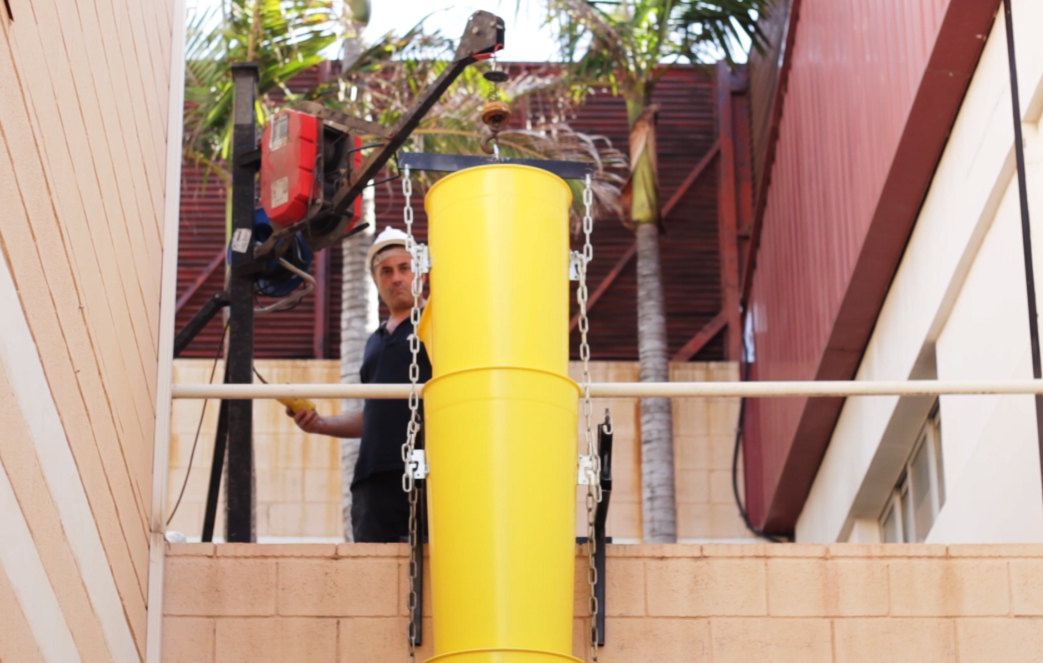

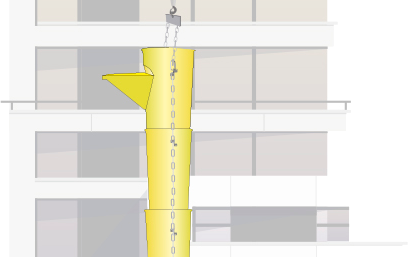

Les extrémités de l'embouchure des décombres doivent être fixées à une barre métallique ou à un culbuteur au moyen de chaînes. Et la barre, à son tour, doit être attachée au crochet de verrouillage de la grue.

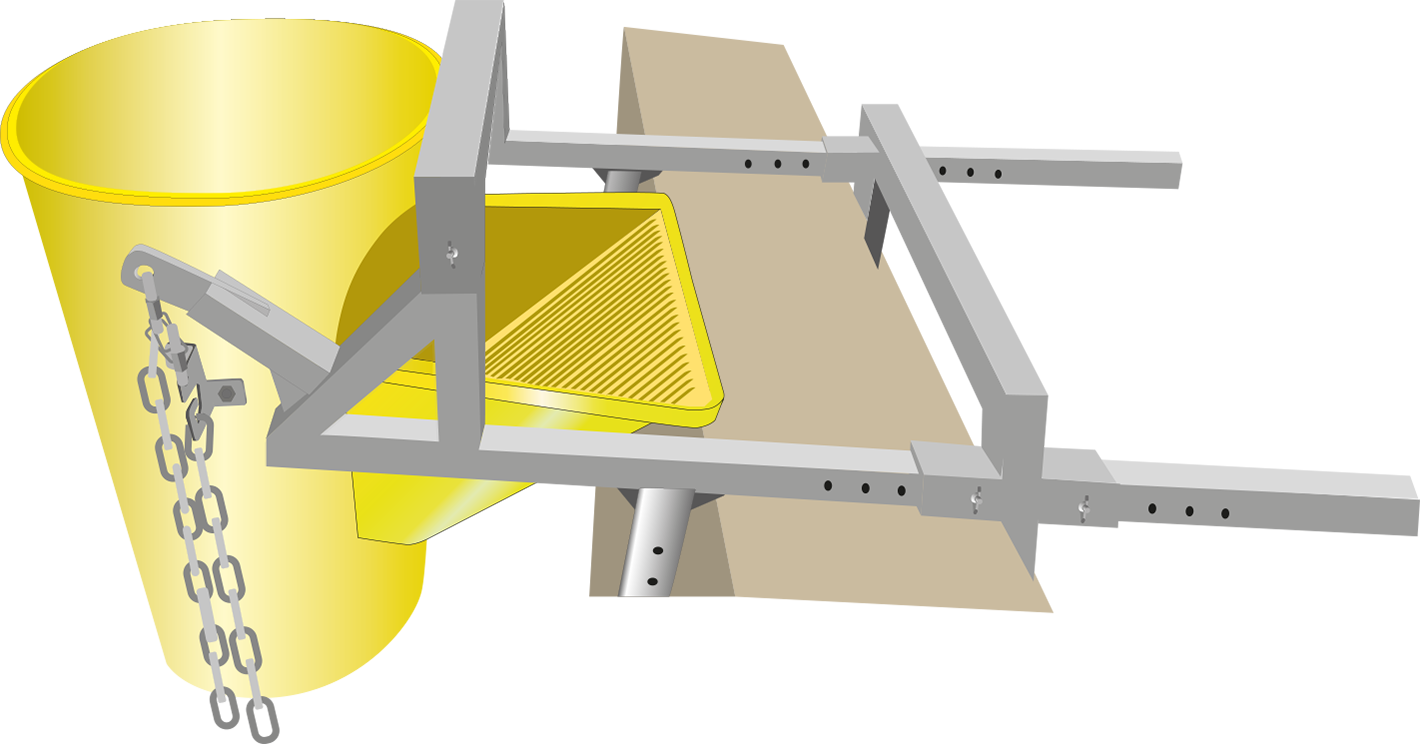

Lorsque le tuyau est à la même hauteur que le support de fixation, ces deux éléments doivent être imbriqués par une chaîne-mousqueton.

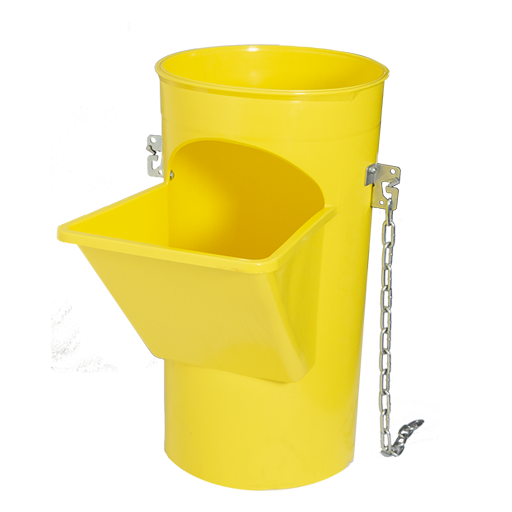

Le même procédé sera reproduit par étage. En fonction de la présence ou non d'un point de déblayage dans l'étage, la série devra être précédée par un goulotte de chantier ou bien par un tuyau ordinaire, dans l'ordre respectif.
 |
 |
Pour assurer la stabilité de la structure, il est recommandé d'installer un support de fixation universelle pour chaque tuyau.
Si jamais il y a plusieurs étages d'un bâtiment ou d'une structure ne disposant pas de tuyaux à gravats, il faudra mettre en place un support par environ trois mètres de hauteur. À cette fin, le procédé employé sera concrétisé par le personnel technique des travaux d'après leurs considérations initiales.

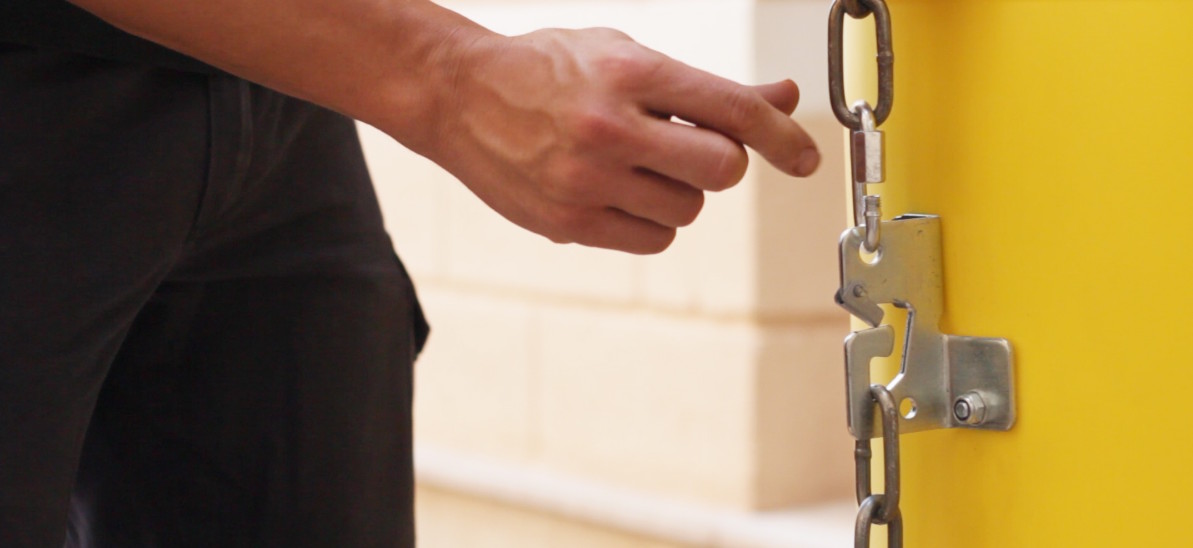

Il est strictement nécessaire de veiller à ce que tous les mousquetons sont bien verrouillés et raccordés dans la bonne position avant qu'ils ne soient utilisés dans les travaux, et pour des raisons de sécurité.
|
|
|
|
|
|
Le système de descente devra aussi être bien tout droit pour des raisons de sécurité.

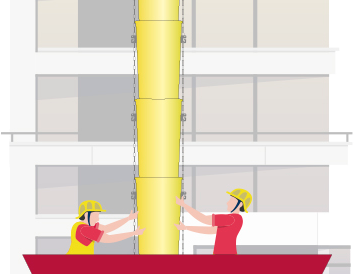

Le dernier tuyau donne accès au conteneur. Par conséquent, il faut que celui-là soit emplacé à environ un mètre de distance par rapport à la hauteur maximale du conteneur, afin que les décombres ne bloquent pas la descente. En plus, ce tuyau doit être relié aux deux extrêmes du conteneur. Ainsi, l'objet reste fixé au système.
