Bajantes de escombros estándar

ITM CHUTES
Calcula cuántas bajantes necesitas

Partes del sistema de evacuación

El sistema de evacuación de escombros estándar está compuesto por dos componentes:
los tubos y las bocas de escombros ITM

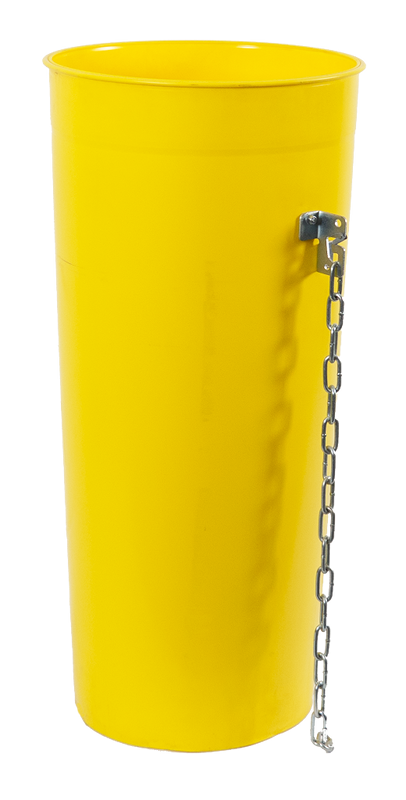

Tubos

Los tubos de bajantes de escombros de ITM son una solución eficiente para la correcta evacuación de los escombros en cualquier obra. Además, evitan la fuga de cascotes y disminuye el efecto del ruido y el polvo, que son especialmente molestos en entornos urbanos.

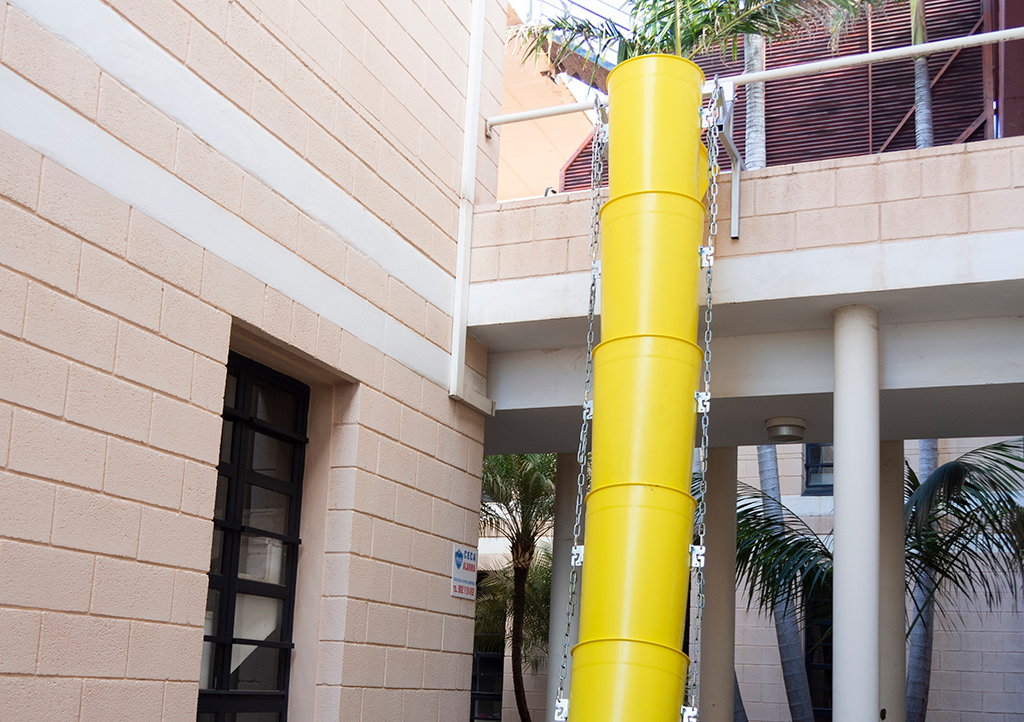

Su uso es muy sencillo. Se coloca una sucesión de tubos, formando una columna de bajantes, desde el punto de evacuación hasta el contenedor.

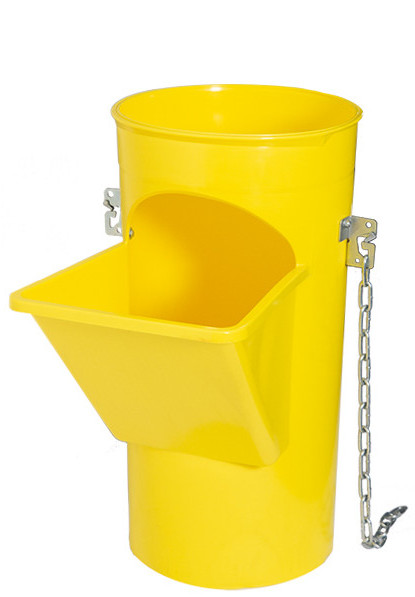

Bocas

La boca de bajantes ITM es la pieza inicial de una columna de tubos de bajantes de escombros para la evacuación de materiales en cualquier obra. Puede ser utilizada, según las necesidades de una construcción, como boca de carga intermedia o lateral.

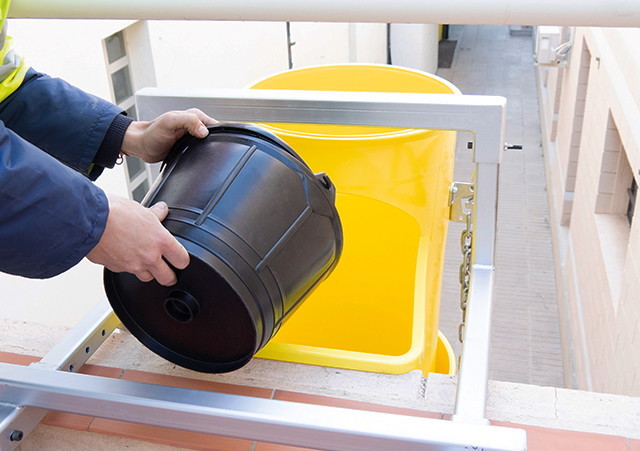

Es perfecta para habilitar desde cualquier parte de la columnas de bajantes un punto de evacuación de escombros. La boca de bajantes ITM da acceso a los profesionales de la construcción a la columna desde una ventana, un balcón o plantas intermedias.

Medidas

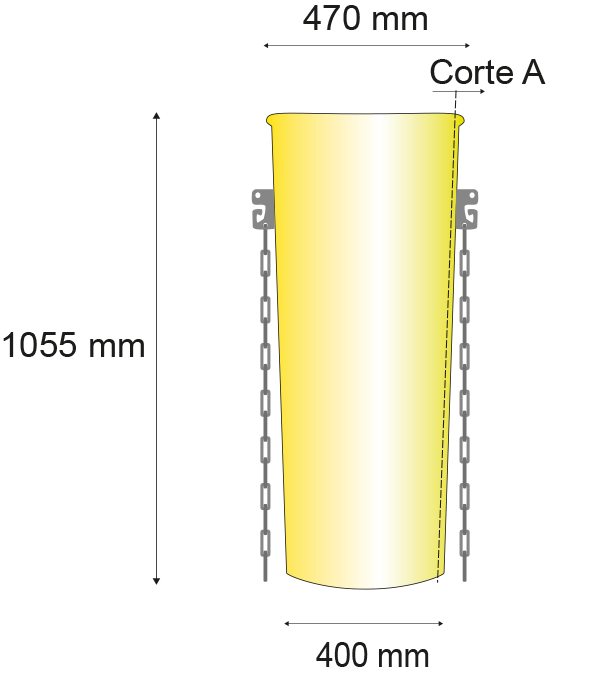

Tubos

Distancia de encaje 865mm Longitud 1055mm; diámetro superior 470mm, inferior 400mm

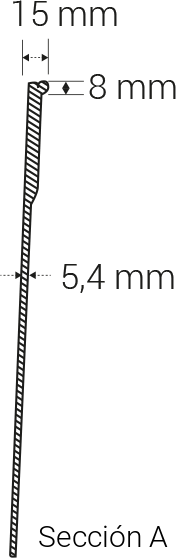

Grosor general 5,4mm; grosor superior 15x8mm

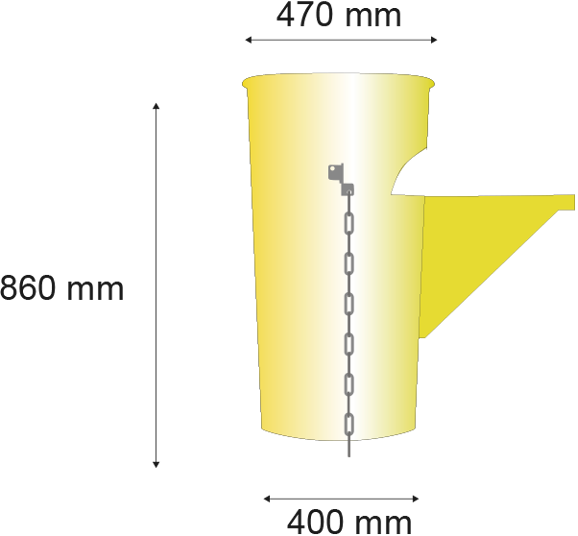

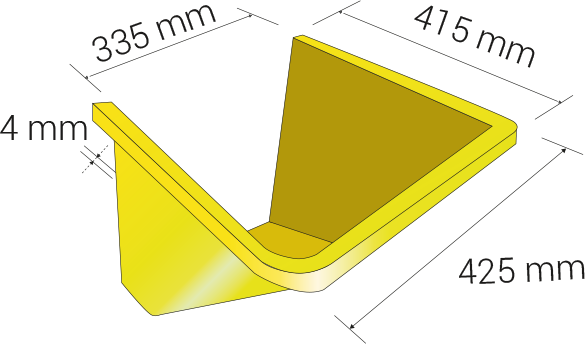

Bocas

Longitud 860mm; diámetro superior 475mm, inferior 373mm Anchura 425mm, profundidad 415mm, espesor 4mm; ancho apertura 335mm

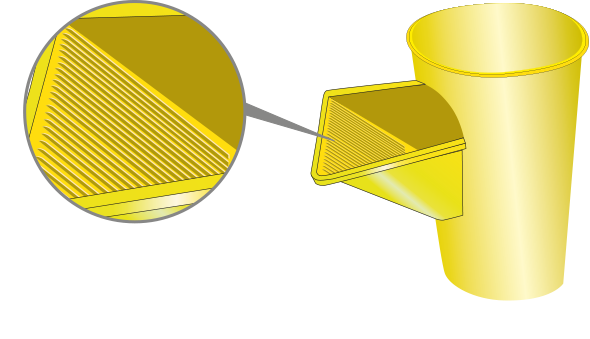

Refuerzo interior en la boca

Calcula cuántas bajantes necesitas

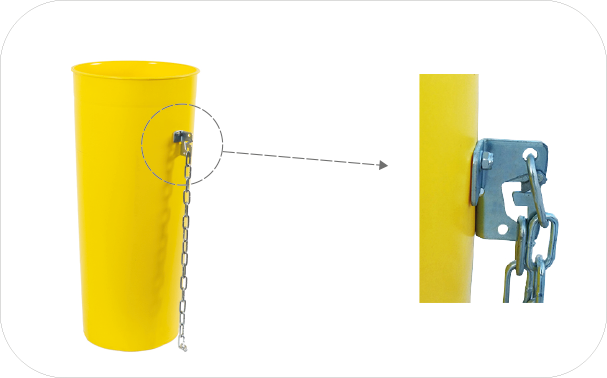

Anclaje

Medidas sujeciones cadenas Grosor oreja sujeción: 4mm
Oreja de sujeción: 55mm x 85mm Eeslabón: 60mm x 28mm x 7mm grosor

Calcula cuántos tubos y bocas necesitas

Bajantes de escombros por metro

Con esta herramienta podrás calcular de forma rápida y sencilla el número de tubos y bocas necesarios para tu instalación. Para realizar el cálculo se tienen en cuenta la distancia de encaje de los tubos y de las bocas, y la altura total del tubo.

Sólo tienes que introducir la altura total de la instalación en metros y el número de puntos de descarga intermedios que necesitas.

Metros a cubrir

Puntos de descarga

Accesorios

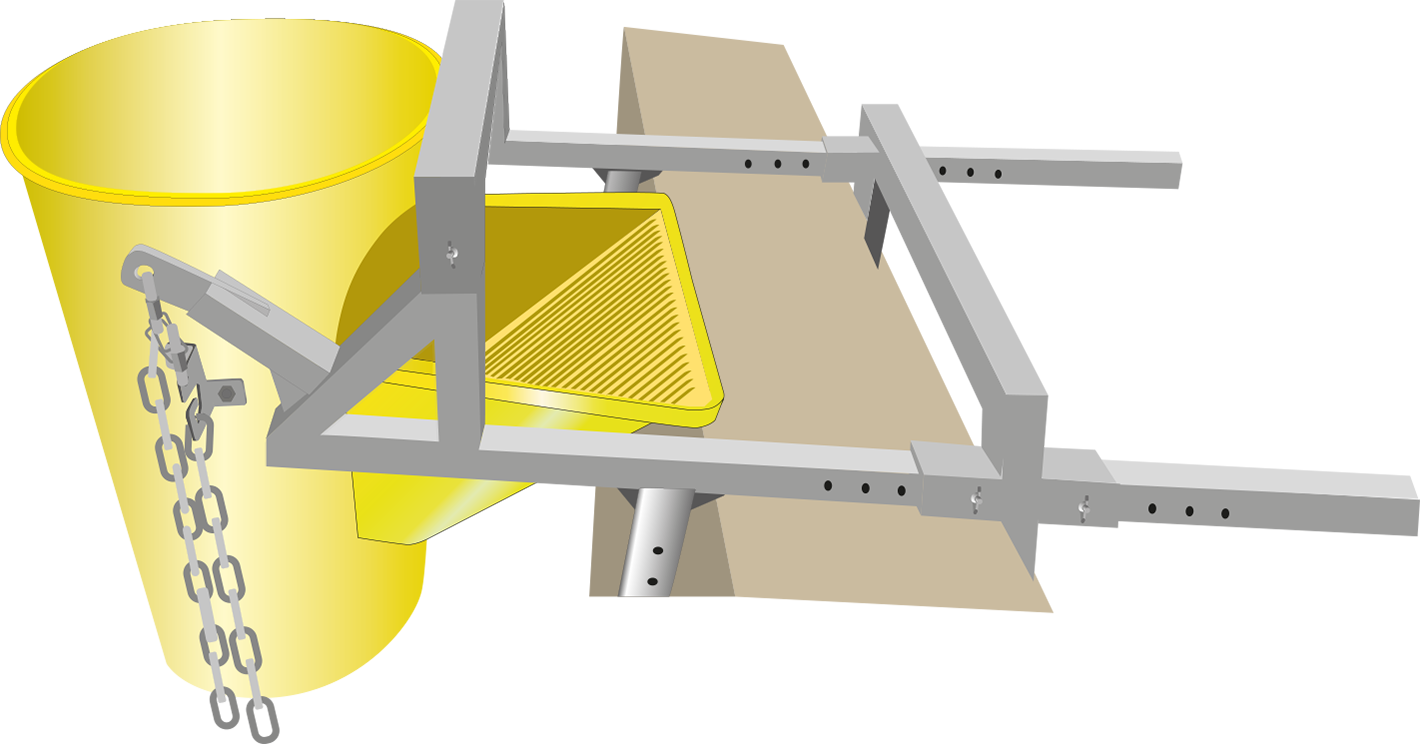

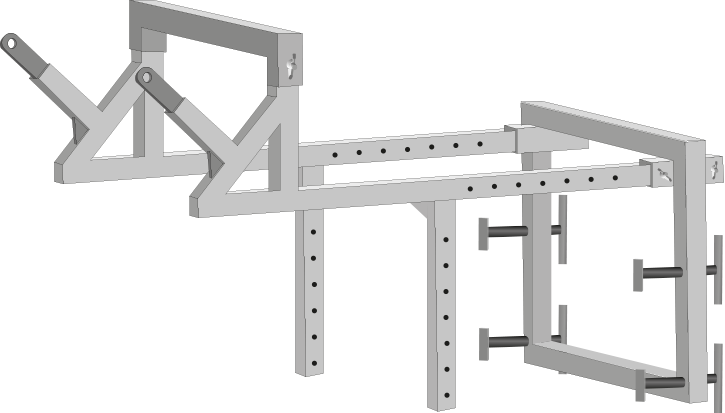

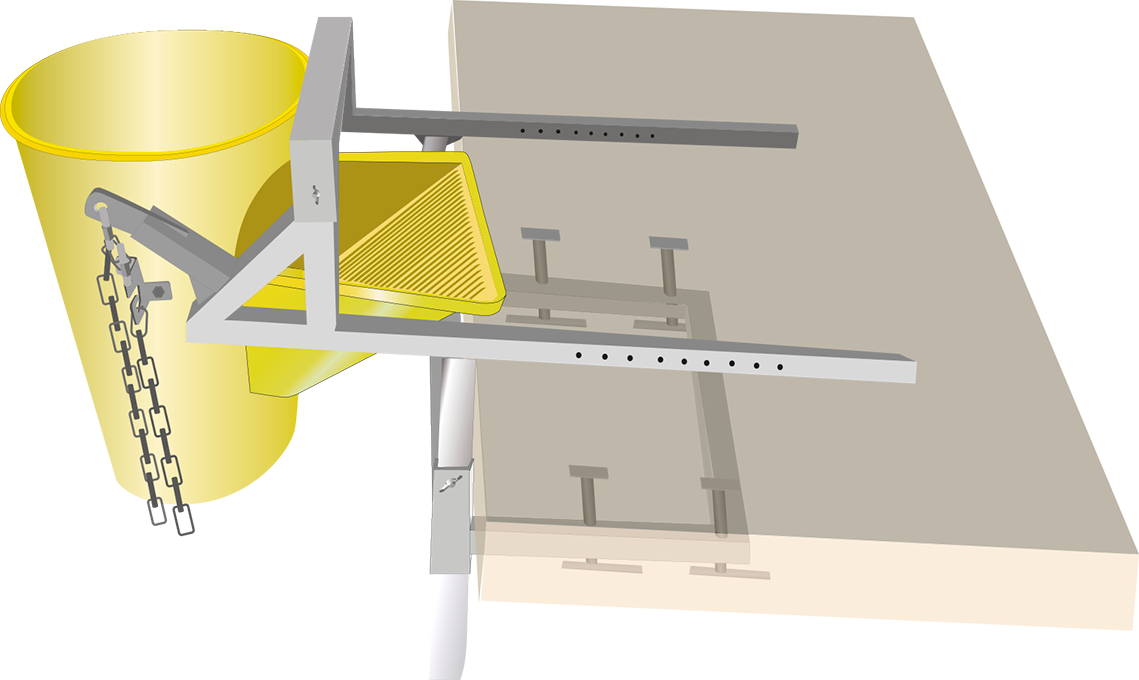

Soporte fijación

Es la pieza inicial de anclaje de la columna de tubos de bajantes de escombros. Es fácilmente anclable a cualquier elemento estructural de la obra como el forjado, una ventana o un balcón

Medidas soporte fijación

Anchura: 650mm, longitud: 1100mm, altura: 690mm
Grosor de las piezas: 40mm

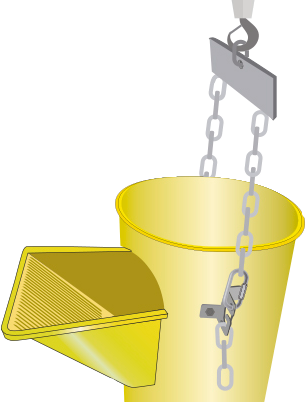

Recomendación de montaje

Te ofrecemos una serie de recomendaciones para la colocación de una columna bajantes como sistema de evacuación de escombros, mediante la utilización de una grúa.

Las necesidades específicas de una obra pueden requerir un montaje diferente, que deberá determinar el personal técnico de la misma.

Embalaje

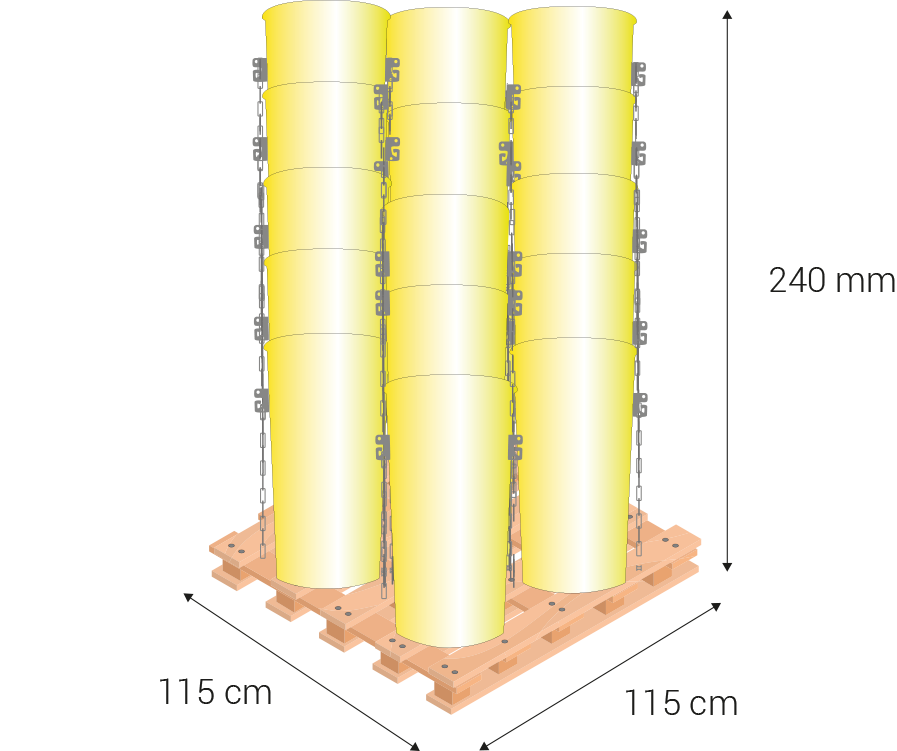

Tubos

25 Unidades por palet

Palet cuadrado de 115 cm x 240 cm de altura

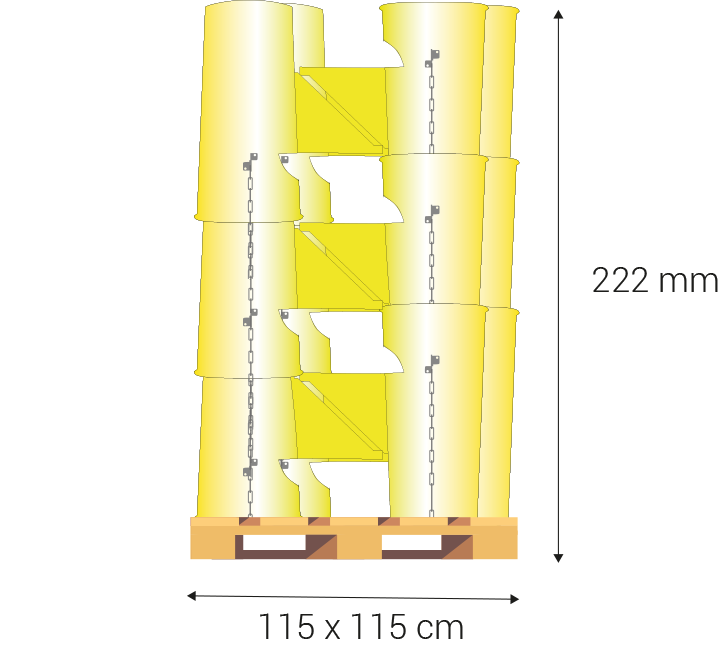

Bocas

12 Unidades por palet

Palet cuadrado de 115 cm x 222 cm de altura
